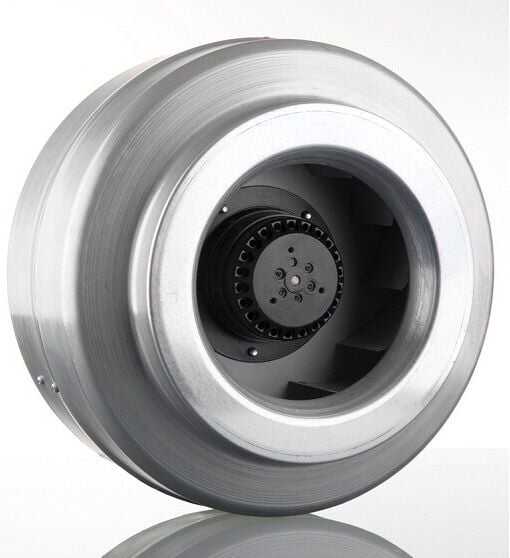

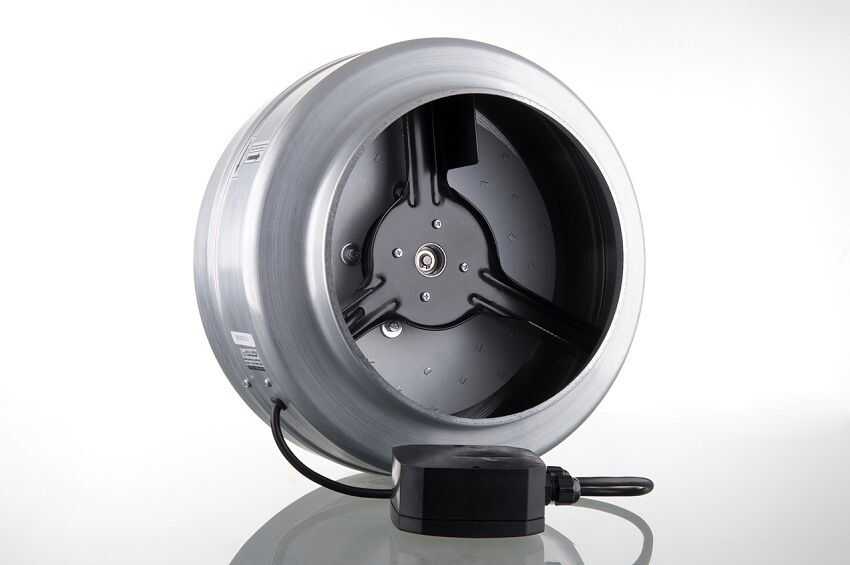

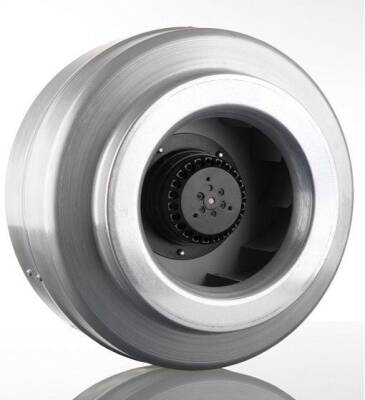

Dündar CK31-E1 Kanal Tipi Metal Radyal Yuvarlak Fan 1800 m³ 2400 RPM

Dündar
Ürün Kodu : 106312100
6.303,29 TL
4.538,36 TL
%28 İndirim
Havale Fiyatı : 4.402,21 TL %3  İndirim
Daha Fazla Dündar
Daha Fazla Boru Tipi Kanal Fanı
Beğen

Tükendi

Gelince Haber Ver
Listeye Ekle Tavsiye Et Yorum Yap Fiyat Alarmı

Ürün Tipi

V

AC/DC

~

Ağırlık

W

Ses

rpm

m3/h

CK 31 E1

230

AC

1

6,3

240

59

2400

1800





 Dündar CK31-E1 Kanal Tipi Metal Radyal Yuvarlak Fan

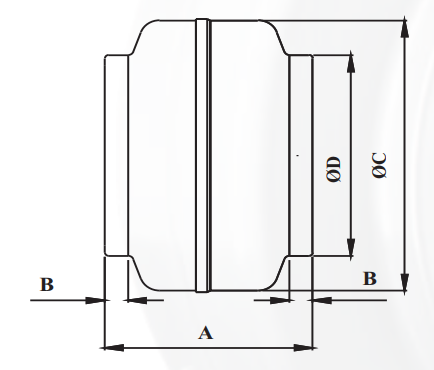

 MODEL A B ØC ØD
 CK31-E1 235 25 405 314

 Kanal Tipi Fan Nedir?

Aen iyi şekilde sirkülasyon sağlamak amacıyla kullanılan kanal içine veya kanala bağlı monte edilmiş bir fan olarak tanımlanır. Kanal tipi fan doğrudan alçıpan veya tavana oturmaz, bunun yerine tipik olarak tavan arasına veya çatı alanına,  bağlanan hava kanallarına monte edilir.

Kanal Tipi Fanlarının Avantajları Nelerdir?

  • Güçlü hava akışı ve kolay montajı
  • Yüksek basınç sürekliliği, düşük sesle yüksek verimlilik sağlamasıdır.
  • Kanal fanlarının her iki tarafı da kanala uyum sağlayarak kelepçeyle bağlanabilir. Fanlar her türlü montaj pozisyonunda çalıştırılabilir.

Dündar Kanal Fanlarının Fan, Gövde ve Pervanesi

    • Kanal tipi fanlarda yüksek derecede korezyona dayanıklı galvaniz saç gövde,
    • Standartlara uygun ISO 1940 dinamik testi yapılmış geriye dönük kanal tipi pervane,
    • Düşük ses seviyesi

Dündar Kanal Fanlarının Motoru

      • Yüksek verimli dıştan rotorlu motor
      • Yüksek teknolojili CNC makinalarda el değmeden kaliteli üretim,
      • Balansı ISO 1940 standartlarına göre alınmış rotor pervane ile uzun rulman çalışma ömrü,
      • Yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40° ile +70°,*
      • 230 V / 50 Hz Monofaze Fan motoru,**
      • Monofaze fanlarda termal koruma Standartlara Uyumlu Sertifikalı Bileşenler,
      • IP 44 Koruma Sınıfı,
      • Sadece bobin için verilmiş çalışma aralığıdır.
      • Motor için -20° ile +45° aralığı çalışma aralığıdır.
      • Diğer seçenekler için lütfen bizimle irtibata geçiniz.
      • isteğe bağlı çeşitli voltaj ve frekanslarda üretim yapılabilir.

Dündar Kanal Tipi Fanların Kullanım Alanları

      • Kanal veya boru uygulamalarında kullanılmak üzere tasarlanmıştır.
      • Aksi durumda boşta çalıştırılmak istenirse lütfen bizimle irtibata geçiniz.!!
      • Hava sıcaklığının yüksek olduğu yerlerde sıcak hava tahliyesi,
      • Genel ve endüstriyel binalar,
      • Depo, ambar ve antrepo alanları,
      • Garaj ve umuna açık binalar,tarımsal binalar,
      • Ticari seralar,
      • Büyük atölyeler,
      • Boyahaneler,
      • Fabrikalar,
      • Toz ve buharın olduğu Ortamlar,
      • Endüstriyel makinaları soğutma amaçlı
      • (Kaynak makinaları,trafolar,kompresörler..) *

Bilgilendirme:

      • Ürün verileri kullanıldıkları yere göre teknik değerlerde değişiklik gösterebilir.
      • Tüm veriler TSE ve EC normlarına göre ölçülmüştür.
      • Ses seviyesi ölçümü üründen 1.5 m. mesafede gerçekleştirilmiştir.
      • Tavsiye edilen kullanım ömrü 10 yıldır.
      • Tüm ürünler Sanayi Bakanlığınca Onaylı Garanti belgelidir.
      • Garanti süresi 2 yıldır.
      • Dündar Ev Cihazları ürünü geliştirmek amaçlı önceden bildirmeden değişiklik yapma hakkını saklı tutar.


      • Çeşit : Aspiratör
      • Çalışma Voltajı : 220 Volt
      • Pervane Çapı (cm) : 31.4
      • Metre Küp (m^3/h) : 1800
      • Gücü (watt) : 240
      • Devir (R.P.M.) : 2400

Fan Seçiminde Dikkat Edilmesi Gerekenler

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;
  • İhtiyaç Duyulan Hava Debisi
  • Basınç Kayıpları
  • Kabul edilebilir ses seviyesi
  • Elektriksel güç bağlantı tipi
Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.
OrtamHava Değişim Kat Sayısı
Oditoryumlar6-8
Boya Fırınları25-50
Para Kasası Odaları3-6
Sinema ve Tiyatrolar5-8
Ticari Mutfaklar15-30
Dökümhaneler8-15
Jimnastik Salonları4-6
Çamaşırhaneler10-20
Kapalı Havuzlar3-4
Restoranlar8-12
Konferans Odaları6-8
Bekleme OdalarıFotokopi Odaları
Fotokopi Odaları10-15
Makina Odaları10-40
Dükkânlar4-8
Kuru Temizleme5-15
Genel Malat Sahaları4-8
Hastaneler8-12
Laboratuvarlar8-15
Normal Aktivite(sigarasız)29 m³/saat
Normal aktivite(sigaralı)58 m³/saat
Hafif Aktivite45 m³/saat
Ağır Aktivite(endüstriyel çalışma alanları)60 m³/saat

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.

 Normal Aktivite (Sigarasız)29 m3 / saat

 Normal Altivite (Sigaralı)58 m3 / saat
 Hafif Aktivite45 m3 / saat
 Ağır Aktivite60 m3 / saat




Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.
    • Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )

Veya

  • Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

Fan seçimide bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
