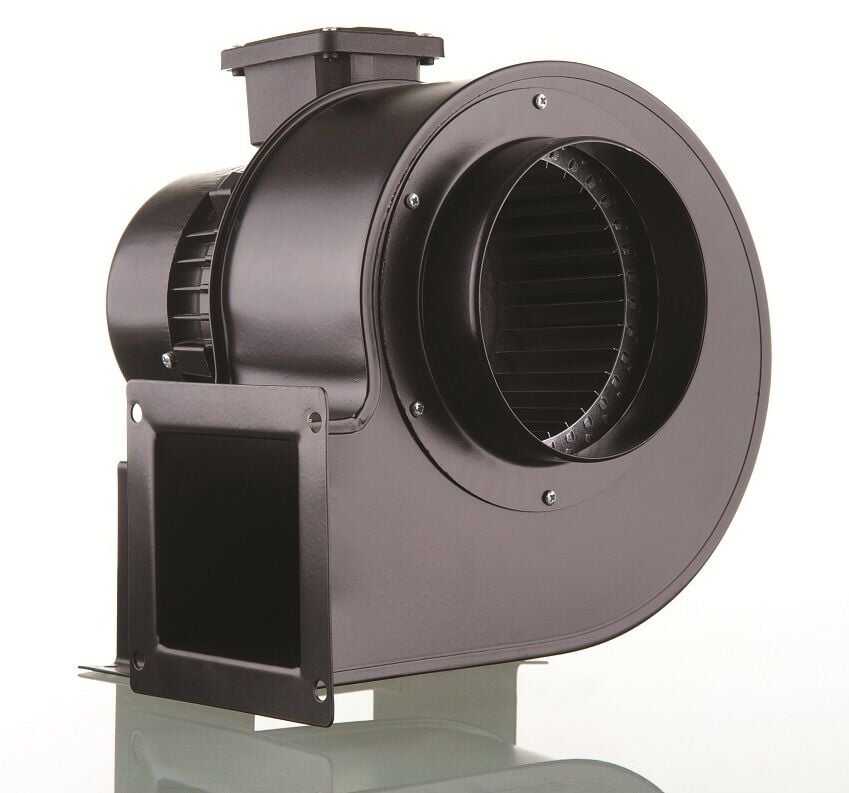

Dündar CM 21.4 Radyal Salyangoz Fan Aspiratör (Monofaze) 1575 m³ 1390 RPM - 1

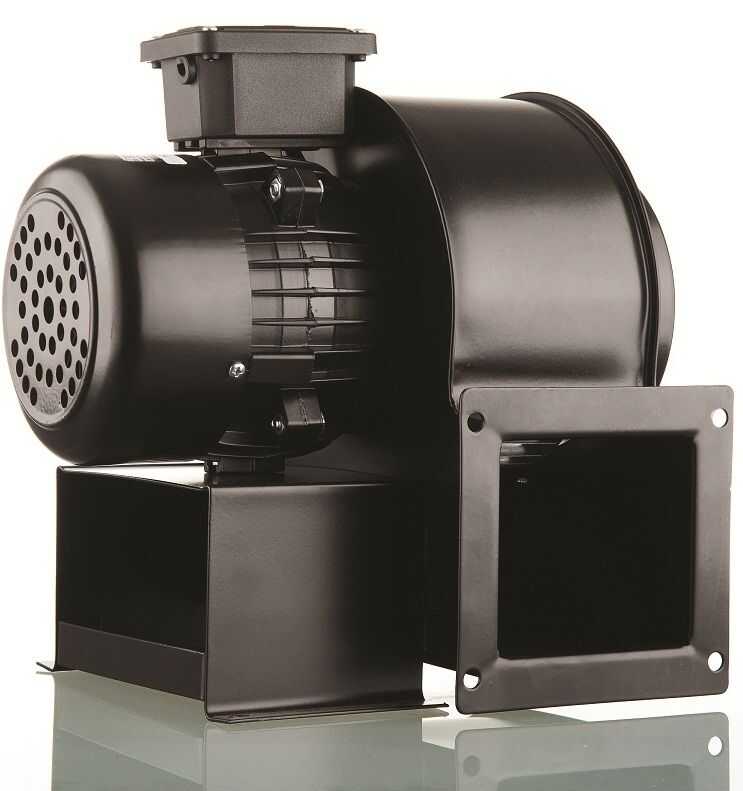

Dündar CM 21.4 Radyal Salyangoz Fan Aspiratör (Monofaze) 1575 m³ 1390 RPM - 2

Dündar CM 21.4 Radyal Salyangoz Fan Aspiratör (Monofaze) 1575 m³ 1390 RPM

Name: Dündar CM 21.4 Radyal Salyangoz Fan Aspiratör (Monofaze) 1575 m³ 1390 RPM
Brand: Dündar
SKU: T8773
Price: 8171.16 TRY
Availability: InStock

Dündar

Ürün Kodu : 104214100

11.348,83 TL

8.171,16 TL

%28 İndirim

Havale Fiyatı : 7.926,03 TL %3 İndirim

Daha Fazla Dündar

Daha Fazla Salyangoz ve Radyal Fanlar

Adet

Beğen

Listeye Ekle Tavsiye Et Yorum Yap Fiyat Alarmı

Ürün Tipi	V	AC/DC	~	Ağırlık	W	Ses	rpm	m³/h
CM 21.4	230	AC	1	13.7	385	60	1390	1575

Dündar CM 21.4 Radyal Salyangoz Fan Aspiratör

MODEL	C	D	E	H	L	O	P	S	T
CM 21.4	420	265	360	360	198	220	200	150	169

Radyal Fan Nedir?

Basınç farkı oluşturan fanlara radyal fan denir. Meydana gelen hava etkisi merkez kaç (santrifüj) kuvvet doğrultusunda işlev görür. Santrifüjlü bir fan, havayı veya diğer gazları hareket ettirmek için kullanılan mekanik bir cihazdır.Bu fanlarda pompadaki gibi döner bir çark ve o çarkın içinde bulunduğu helezonik bir yuva bulmaktadır. Hava veya gaz eksenine paralel olarak merkezden girer, basınçlandırılarak çark çevresine teğet olarak kanallara aktarılır ve üfleme ağızdan dışarıya atılır.>Yarattıkları yüksek basınç nedeniyle, santrifüjlü fanlar kurutma ve klima sistemleri gibi yüksek basınçlı uygulamalar için idealdir. Tüm hareketli parçaları kapalı olduğundan ve ayrıca onları hava kirliliği ve filtrasyon sistemlerinde kullanım için ideal kılan parçacık azaltma özelliklerine sahiptir.

Radyal Fan Kullanım Alanları

Aksiyal fanların basınç ve debilerinin yetersiz kaldığı
Kanal uygulamalarında,
Katı yakıtlı kalorifer kazanlarında
Hava sıcaklığının yüksek olduğu yerlerde sıcak hava tahliyesi, Genel ve endüstriyel binalar,
Depo, ambar ve antrepo alanları,
Garaj ve umuna açık binalar, tarımsal binalar,
Ticari seralar,
Büyük atölyeler,
Boyahaneler,
Fabrikalar,
Toz ve buharın olduğu Ortamlar,
Endüstriyel makinaları soğutma amaçlı
(Kaynak makinaları,trafolar,kompresörler..)

Radyal Fan Gövde ve Pervaneleri

Soğuk çekme yüksek kalite DKP saçtan mamul radyal gövde,
Çevreye duyarlı ve dost elektrostatik epoxy toz boya ile korozyona karşı yüksek direnç, Standartlara uygun ISO 1940 dinamik testi yapılmış galvaniz ileriye dönük radyal pervane, EN 60335-2-80 standartlarına uygun üretim
Emiş ağzı nozl uygulamasıyla yüksek basınç ve debi değerleri,
Hava giriþi yabancı madde girişine karşı kafes korumalı *
Özel kenet gövde birleştirmesiyle sağlam ve düzgün gövde yapısı,
Düşük Ses Seviyesi,
İstenilen yönde montaj için Sağ ve Sol yön seçenekleri,

Radyal Fanların Motorı

Yüksek teknolojili CNC makinalarda el değmeden kaliteli üretim,
Isı iletim kapasitesi yüksek aluminyum federli motor gövdesi,
Balansı ISO 1940 standartlarına göre alınmış rotor ile uzun rulman çalışma ömrü,
Yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40° ile +70°,* 230 V / 50 Hz Monofaze Fan motoru,**
400 V / 50 Hz. Trifaze Fan motoru
Standartlara Uyumlu Sertifikalı Bileşenler,
IP 54 Koruma Sınıfı,(isteğe bağlı IP 55 üretim olanağı)
Trifaze fanlarda inverter control (sürücü kontrol ) kullanabilme ***

Fan Seçiminde Dikkat Edilmesi Gerekenler;

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;

İhtiyaç Duyulan Hava Debisi
Basınç Kayıpları
Kabul edilebilir ses seviyesi
Elektriksel güç bağlantı tipi

Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.

Ortam	Hava Değişim Kat Sayısı
Oditoryumlar	6-8
Boya Fırınları	25-50
Para Kasası Odaları	3-6
Sinema ve Tiyatrolar	5-8
Ticari Mutfaklar	15-30
Dökümhaneler	8-15
Jimnastik Salonları	4-6
Çamaşırhaneler	10-20
Kapalı Havuzlar	3-4
Restoranlar	8-12
Konferans Odaları	6-8
Bekleme Odaları	Fotokopi Odaları
Fotokopi Odaları	10-15
Makina Odaları	10-40
Dükkânlar	4-8
Kuru Temizleme	5-15
Genel Malat Sahaları	4-8
Hastaneler	8-12
Laboratuvarlar	8-15
Normal Aktivite(sigarasız)	29 m³/saat
Normal aktivite(sigaralı)	58 m³/saat
Hafif Aktivite	45 m³/saat
Ağır Aktivite(endüstriyel çalışma alanları)	60 m³/saat

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.

Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.

Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )
Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi

Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

Fan seçimide bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
