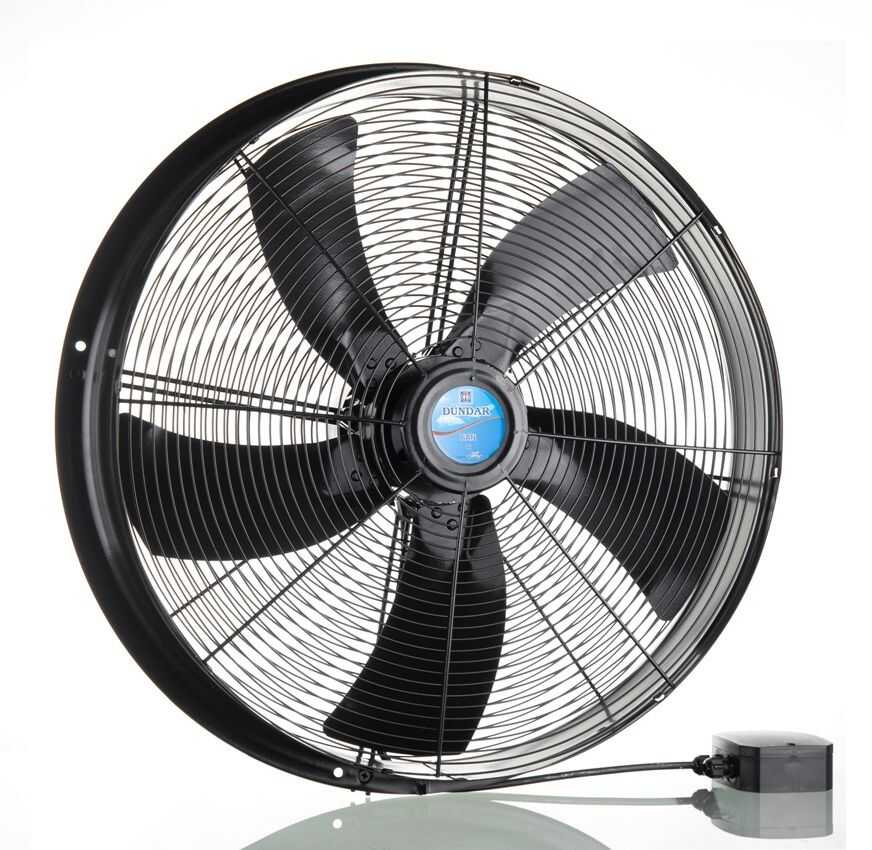

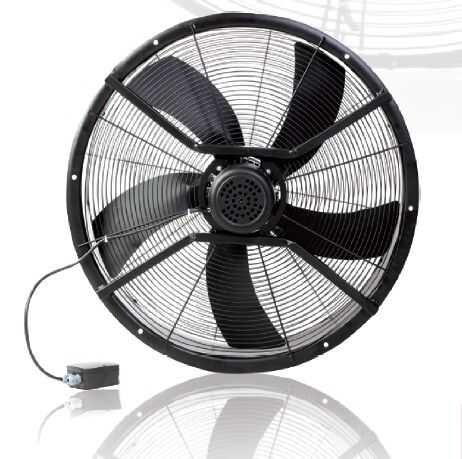

Dündar SM 60S Monofaze Soğutmalı Sanayi Tipi Aspiratör 9700 m³ 1400 RPM

Dündar
Ürün Kodu : 103604130
11.371,06 TL
8.187,17 TL
%28 İndirim
Havale Fiyatı : 7.941,55 TL %3  İndirim
Daha Fazla Dündar
Daha Fazla Metal Gövdeli Sanayi Tipi Aspiratör
Beğen

Tükendi

Gelince Haber Ver
Listeye Ekle Tavsiye Et Yorum Yap Fiyat Alarmı

Ürün Tipi

V

AC/DC

~

Hz

W

Ses

rpm

m3/h

SM 60 S

230

AC

1

50

420

74

1400

9700




 MODEL ØA B ØC ØD E F
 SM-60S 623 648 680 580 245 125

Soğutma Aspiratörü Nedir?

Aspiratörler pompalar gibi fakat pompalardan farklı olarak sıvı yerine gazı basınçlandırarak aktarılmasını sağlayan ekipmanlardır. Aspiratörlerlar endüstriyel işlemlerin gereği olan hava ve gaz emme ve basma fonksiyonlarının yanı sıra konutların, iş yerlerin ve özellikle toplu yaşam alanlarının havalandırılmasında kullanılan en önemli ekipmanlardır.Endüstride kullanılan ekipmanlar yüksek seviyede çalışırken, genellikle fazla ısı üretir. Bu sistemler, uygun bir soğutma ekipmanı kullanmadığında aşırı ısınma riskini taşıyabilir. Aşırı ısınmış ekipman, ekipmanın düşük performansı, erken parça ve yağlama maddesi bozulması, genel sistem arızası ve sonuçta kullanıcılar ve işletme personeli için yangın ve diğer güvenlik riskleri olasılığı gibi birçok risk oluşturabilir. Endüstriyel soğutma aspiratörleri da bu riskleri ortadan kaldırmak için üretilen fanlardır. İşletmenizde ki sıcak havayı soğuturken, ekipmanlarınızın ve personelinizin daha verimli olmasını sağlarlar.

Soğutma Aspiratörleri Nerelerde Kullanılır?

  • Depo, ambar ve antrepo alanları,
  • Garaj ve umuna açık binalar,tarımsal binalar,
  • Ticari seralar,
  • Büyük atölyeler,
  • Boyahaneler,
  • Fabrikalar,
  • Toz ve buharın olduğu  Ortamlar,
  • Endüstriyel makinaları soğutma amaçlı (Kaynak makinaları, trafolar, komprasörler)

Soğutma Aspiratörlerin Fan Gövde ve Pervane Kısımları

  • Soğuk çekme yüksek kalite DKP saçtan mamul gövde ve pervane kanatları,
  • Çevreye duyarlı ve dost elektrostatik epoxy toz boya ile korozyona karşı yüksek direnç,
  • Standartlara uygun ISO 1940 dinamik tesdi yapılmış pervane kanatları,
  • EN 60335-2-80 standartlarına uygun olarak ön ve arka koruma kafesi,
  • Slim,compact tasarımla motor ve pervane ile emsallerinden % 50 daha  az yer kaplar,
  • Düşük Ses Seviyesi

Soğutma Aspiratörlerin Motoru

  • Yüksek teknolojili CNC makinalarda el değmeden kaliteli üretim,
  • Isı iletim kapasitesi yüksek aluminyum federli motor gövdesi,
  • Balansı ISO 1940 standartlarına göre alınmış rotor ile uzun rulman çalışma ömrü,
  • Yatlıtım sınıfı Class F ile bobinler için yüksek çalışma -40° ile +70°,* 230 V / 50 Hz Monofaze Fan motoru,**
  • 400 V / 50 Hz. Monofaze Fan motoru Trifaze modeli için Tıklayın.
  • Standartlara Uyumlu Sertifikalı Bileşenler,
  • IP 54 Koruma Sınıfı,(isteğe bağlı IP 55 üretim olanağı)
  • Trifaze fanlarda inverter control (sürücü kontrol ) kullanabilme ***
  • Zorlu koşullar için harici soğutma pervaneli motor,

Aspiratör Seçiminde Dikkat Edilmesi Gerekenler

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;
  • İhtiyaç Duyulan Hava Debisi
  • Basınç Kayıpları
  • Kabul edilebilir ses seviyesi
  • Elektriksel güç bağlantı tipi
Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.
OrtamHava Değişim Kat Sayısı
Oditoryumlar6-8
Boya Fırınları25-50
Para Kasası Odaları3-6
Sinema ve Tiyatrolar5-8
Ticari Mutfaklar15-30
Dökümhaneler8-15
Jimnastik Salonları4-6
Çamaşırhaneler10-20
Kapalı Havuzlar3-4
Restoranlar8-12
Konferans Odaları6-8
Bekleme OdalarıFotokopi Odaları
Fotokopi Odaları10-15
Makina Odaları10-40
Dükkânlar4-8
Kuru Temizleme5-15
Genel Malat Sahaları4-8
Hastaneler8-12
Laboratuvarlar8-15
Normal Aktivite(sigarasız)29 m³/saat
Normal aktivite(sigaralı)58 m³/saat
Hafif Aktivite45 m³/saat
Ağır Aktivite(endüstriyel çalışma alanları)60 m³/saat

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.

 Normal Aktivite (Sigarasız)29 m3 / saat

 Normal Altivite (Sigaralı)58 m3 / saat
 Hafif Aktivite45 m3 / saat
 Ağır Aktivite60 m3 / saat




Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.
    • Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )

Veya

  • Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

Fan seçimide bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.

Garanti Bilgisi
24
