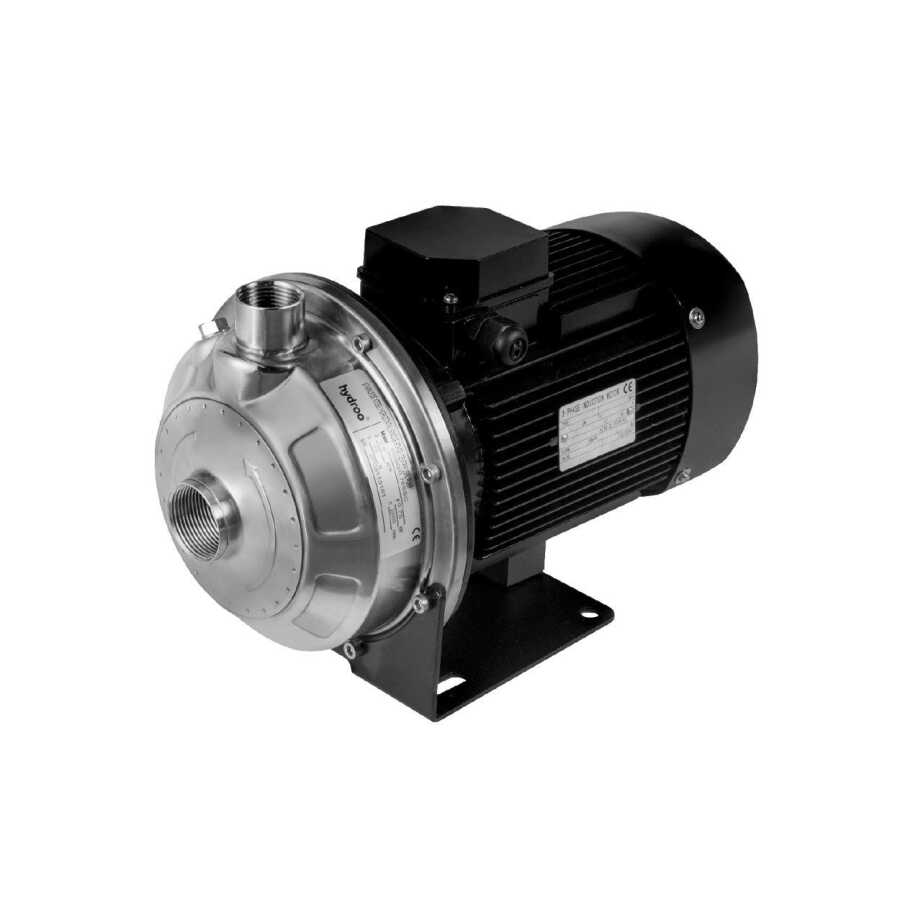

Hydroo MX 100/1.1 Paslanmaz Santrifüj Pompası Nedir?
Sıvı transferlerinde vetarımsal sulama alanlarında sıklıkla kullanılan mekanik bir makinadır. Bu tip pompalar 6m derinlikten emişyapabilir ve dikeyde 27.4 m yatayda ise 274 m ye kadar su basabilirler.
Pompa 1.5 Hpmotora sahiptir ve sanayi elektriğiyle(380 V) çalışmaktadır. 85°C’ ye kadar sıcak suuygulamalarında kullanılabilen bu pompaların girişi 1.1/4'- Çıkışı 1' dır. Tek kademeli paslanmaz santrifüj pompalardır.
Hydroo MX 100/1.1 Paslanmaz Santrifüj Su Pompası Kullanım Alanları Nelerdir?
- Sirkülasyon ve hidrofor sistemleri,
- Temiz su, deniz suyu, az aşındırıcı endüstriyel ve kimyasal sıvıların basınçlandırılması ve basılması,
- Endüstriyel makinelerde su ve hafif kimyasal sıvıların basılması ve yıkama,
- Sebze, meyve, balık vb. gıda yıkama tesislerinde,
- Gıda tesislerinde(süt, meyve suyu, asitli veya alkollü içecekler vb.)
- Tarımsal sulama ve ilaçlama
- Isıtma ve soğutma sistemlerinde, glikol solüsyonlarının basılmasında, Chiller devrelerinde vb. kullanılmaktadır.
Hydroo MX 100/1.1 Paslanmaz Santrifüj Su Pompası Özellikleri
- Motor Gücü: 1.5 Hp - 1.1 kW
- Giriş: 1.1/4' - Çıkış: 1'
- Emiş Derinliği: 6m
- Maksimum Basma Yüksekliği: 27.4m
- Maksimum Debi: 9.6m3/h
- Dakikada Devir: 2950 d/d
- Max. Sıvı Sıcaklığı: -10°C ve 85°C aralığı
- Motor Enerji Verimliliği Sınıfı: TEFC tipi standart IE3 veya IE2 verimli motor.
- Koruma sınıfı: IP55
- İzolasyon sınıfı: F
- Voltaj: 50 Hz - 380 Volt
- Sıvıyla temas eden tüm yüzeyler AISI 304 paslanmazdır.

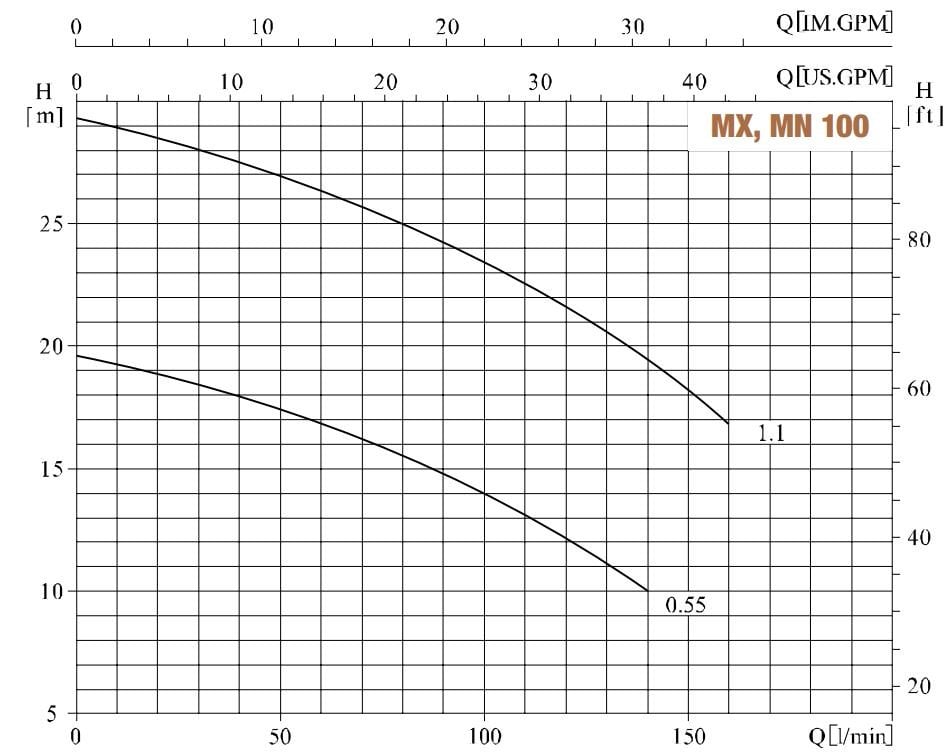

YUKARIDA Kİ GRAFİĞE GÖRE
| MX 100/1.1 |
| BASMA MİKTARI | DİKEY BASMA YÜKSEKLİĞİ | YATAY BASMA UZUNLUĞU |
| 2.4 TON | 27.4 m | 274 m |
| 3.6 TON | 26.3 m | 263 m |
| 4.8 TON | 25 m | 250 m |
| 6 TON | 23.4 m | 234 m |
| 7.2 TON | 21.5 m | 215 m |
| 8.4 TON | 19.5 m | 195 m |
| 9.6 TON | 16.7 m | 167 m |
| MOTOR | POMPA |
| TİP | KW | HP | V | D/D | EMİŞ
m | GİRİŞ
ÇIKIŞ | KG | m³/h | 2.4 | 3.6 | 6 | 8.4 | 9.6 |
| MX 100/1.1 | 1.1 | 1.5 | 380 | 2900 | 6 | 1.1/4'-1' | 16 | MSS | 27.4 | 26.3 | 23.4 | 19.5 | 16.7 |
| Ölçüler |
| TİP | L1 | L2 | L3 | H | DN S(Giriş | DN D(Çıkış) |
| MX 100/1.1 | 361 | 113 | 51 | 223/245 | G1-1/4' | G1' |
| MX 100/1.1 |
| No | Parça | Materyal | AISI/ASTM |
| 1 | Motor | - | - |
| 2 | Mekanik Salmastra | Karbon/Silisyum Karbür | - |
| 3 | M6x15/Vida | Paslanmaz Çelik | AISI304 |
| 4 | Seal base | Paslanmaz Çelik | AISI304
|
| 5 | Difüzör | Paslanmaz Çelik | AISI304 |
| 6 | Çark | Paslanmaz Çelik | AISI304 |
| 7 | Pompa gövdesi | Paslanmaz Çelik | AISI304 |
| 8 | Hava alma tapası | Paslanmaz Çelik | AISI304
|
| 9 | O Ring | NBR | - |
| 10 | O Ring | NBR | -
|
| 11 | O Ring | NBR | - |
| 12 | M6x15/Vida | Paslanmaz Çelik | AISI304
|
| 13 | Somun M10 | Paslanmaz Çelik | AISI304 |
| 14 | Alt plaka | Çelik | A570
|
| 15 | Yardımcı ayak | NBR | - |
