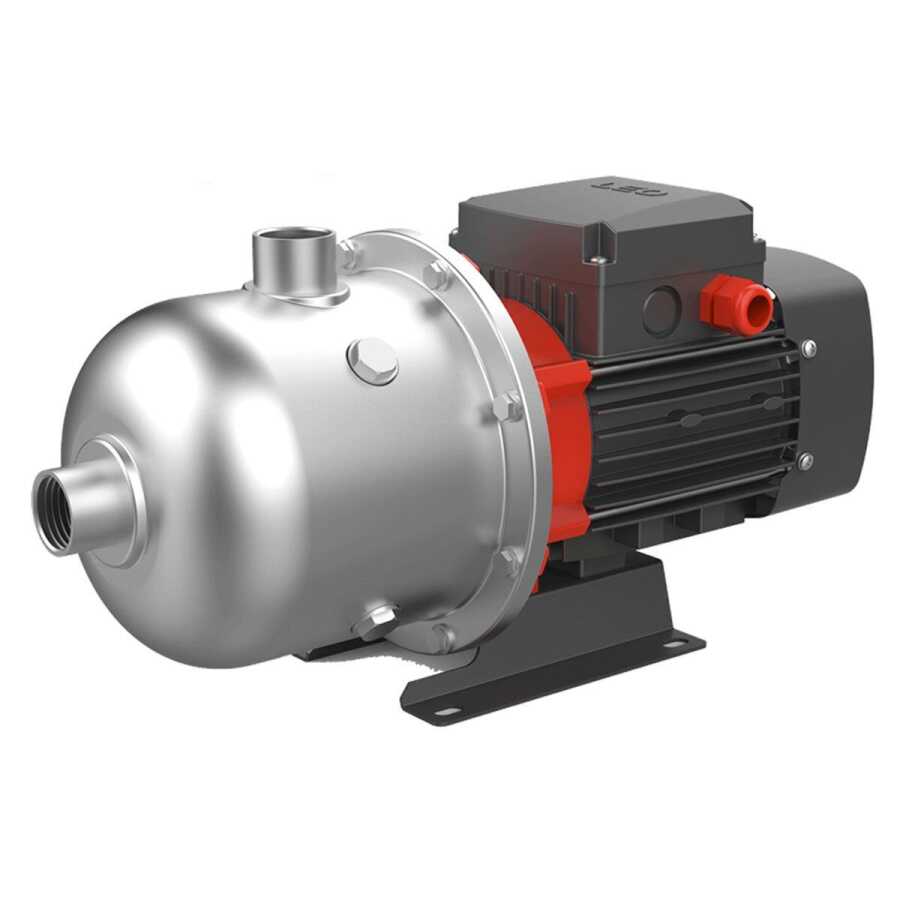

EDH15-30 Paslanmaz Kademeli Santrifüj Pompa Nedir
EDH15-30 paslanmaz kademeli santrifüjlü pompa, korozyona dirençli plakaların baskılanması, bükümlenmesi ve ileri kaynak teknolojisi ile yapılmıştır. Lehimlenmesi gibi gelişmiş tekniklerin kullanılmasıyla yapılmıştır. Yeni nesil bir santrifüjlü pompa olup geleneksel IS pompasının ve alışıla gelmiş korozyona dirençli pompaların yerini almaya adaydır.
- İyi görünümlüdür
- Ağırlıkça hafif ve kullanışlı bir yapıya sahiptir
- Yüksek verimlilikle enerjiden tasarruf sağlar
- Hafif korozyona karşı dayanımı yüksektir.
- Sessiz çalışır
EDH15-30 Paslanmaz Kademeli Santrifüj Pompa Özellikleri
EDH15-30 paslanmaz kademeli santrifüjlü pompalar geniş uygulama yelpazesine sahip çok fonksiyonlu bir ürün çeşididir. Su veya endüstriyel sıvılar gibi çeşitli ortamları, birbirinden farklı sıcaklıklarda, debilerde ve basınç aralıklarında taşıyabilmektedir. Genellikle şu tip uygulamalarda kullanılır.
- Su kaynağı: Su işlerindeki filtrasyon uygulamaları, su taşıma ve yeraltı su iletim uygulamaları,ana boru basınçlama çalışmaları
- Endüstriyel basınçlama: debi ıslatma sistemi, temizlik sistemi
- Endüstriyel sıvı aktarımı: Kalorifer su kaynağı, yoğuşmalı sistem, klima ile soğutma ve ısıtma sistemleri, makine alet destek sıvısı, hafif asit ve alkali taşıması
- Su arıtma: Damıtılmış su sistemi veya separatör, yüzme havuzu, vs. Zirai sulama, petrokimyasal endüstri, tıp ve sanitasyon uygulamaları, vs.
EDH15-30 Paslanmaz Kademeli Santrifüj Pompa Kurulum Gereksinimleri
EDH15-30 paslanmaz kademeli santrifüjlü pompaların pompa ve şaft kısımları direkt olarak bağlanır. Üniteler pompa, pompa şaftı ve standart motordan oluşur.
- Pompa, havalandırma ve antifriz donanımı üzerine kurulmalıdır.
- Pompanın kurulumu, pompanın boru hattı üzerindeki basınçtan etkilenmeyeceği şekilde yapılmalıdır.
- Teftiş ve bakımların uygun şekilde yapılabilmesi için pompa ünitesi etrafında yeterli boşluk bırakılmış olmalıdır.
- lektrik tesisatı, pompanın faz eksikliği, dengesiz gerilim, akım kaçağı ve aşırı yüklenme gibi durumlardan hasar görmesini engelleyecek şekilde yapılmalıdır.
- Pompa zemin üzerine yatay şekilde yerleştirilmelidir. Yatay yön pompanın giriş yönünü ve dikey yön de çıkış yönünü teşkil etmektedir.
EDH15-30 Paslanmaz Kademeli Santrifüj Pompa Çalışma Koşulları
- Katı parçacık ve lif barındırmayan, ince, temiz, yanmaz ve patlamaz sıvılar
- Sıvı sıcaklığı +85°C
- Ortam sıcaklığı 40oC’ye kadar
- Maksimum çalışma basıncı: 10 bar

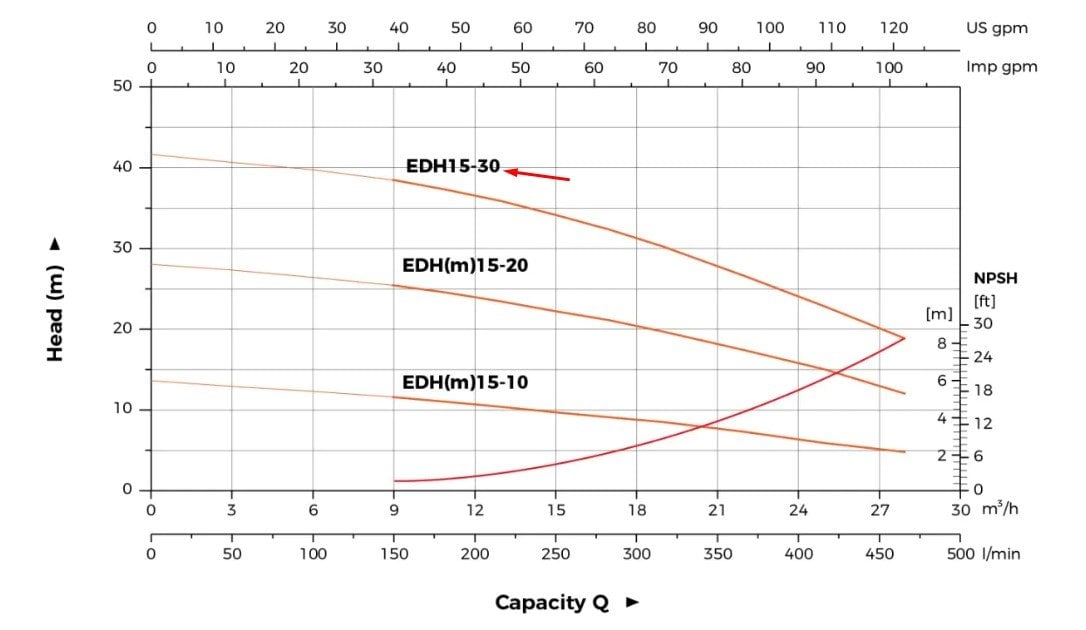

Hidrolik Performans Eğrisi
| MODEL |
POWER |
m³/h |
9 |
11 |
13 |
15 |
17 |
19 |
22 |
25 |
28 |
| kW |
HP |
l/dk |
150 |
183 |
217 |
250 |
283 |
317 |
367 |
417 |
467 |
| EDH15-30 |
3 |
4 |
H(m) |
38.4 |
37.2 |
35.8 |
34.1 |
32.3 |
30.2 |
26.6 |
22.8 |
18.8 |
YUKARIDA Kİ GRAFİĞE GÖRE
| EDH15-30 |
| DAKİKADA BASMA MİKTARI |
DİKEY BASMA YÜKSEKLİĞİ |
YATAY BASMA UZUNLUĞU |
| 150 lt |
38.4 m |
384 m |
| 183 lt |
37.2 m |
372 m |
| 217 lt |
35.8 m |
358 m |
| 250 lt |
22.2 m |
222 m |
| 283 lt |
32.3 m |
323 m |
| 317 lt |
30.2 m |
302 m |
| 367 lt |
26.6 m |
266 m |
| 417 lt |
22.8 m |
228 m |
| 467 lt |
18.8 m |
188 m |
