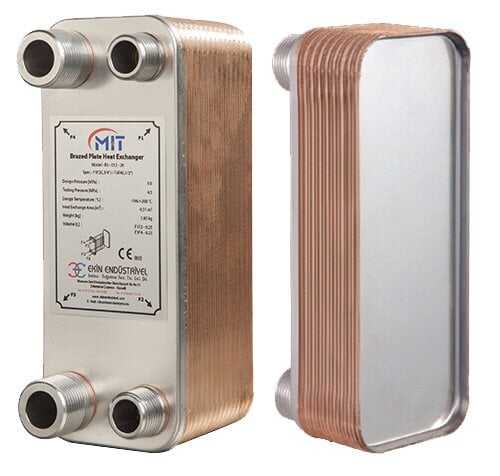

Mit MB-01 - 28 Plaka Kaynaklı Plakalı Isı Eşanjör Bağlantı 3/4- 1/2 Kapasite 540Litre/Saat
Tükendi
Gelince Haber Ver

MB-01 28 Plaka Eşanjör Isı Değiştirici Nedir?
Su, yağ ve benzeri sıvıların ısıtma ya da soğutmasında kullanılabilirler. Temel mantık ısıtma için bahsedersek, kombi kazan gibi bir ısıtıcıdan gelen su eşanjörün ilk plakasına girer ve çıkar, tesisattan gelen soğuk su ise ikinci plakadan girip çıkar.
Bu iki sıvı birbirine karışmadan girip çıkarken aradaki bakır plakalar bu iki sıvının ısısını birbirine aktararak eşitler. Yani soğuk ve sıcak iki sıvı eşanjörün üst bağlantısından girdiğinde alt bağlantılardan çıkan sıvıların sıcaklığı neredeyse birbirine eşittir. Alttaki grafikte çalışma şeklini görebilirsiniz.

MB-01 28 Plaka Eşanjör Nerelerde Kullanılır?
- Kombi, kazan ve boyler gibi ısıtma cihazına bağlanarak tesisat suyunu ısıtmada,
- Farklı akışkanların birbirine karışmadan ısı transferini yapmada,
- Gemilerde ısıtmada kullanılırlar,
- Hvac uygulamalarında akümülasyon tankları ile birlikte kullanılan ısıtma soğutma ekipmanlarıdır,
- Isı geri kazanım cihazı olarak kullanılabilir,
- Pres makinalarında hidrolik devrelerin soğutulması ve endüstriyel alanlarda yağ soğutmada,
- Enerji santrallerinde üretilen buhar, kızgın su ve sıcak su gibi akışkanların ısısının kullanılması amacıyla,
- Jeotermal suyunun ısısıyla tesisat suyunun ısıtılmasında kullanılabilirler.
|
Kullanım Suyu Debisi Litre/saat |
Kapasite Kcal/Saat |
1. devre Devre Isı Değişimi |
Primer Basınç Kaybı |
2. devre Devre Isı Değişimi |
Primer Basınç Kaybı |
MODEL |
BAĞLANTI ÇAPI |
PLAKA SAYISI |
|
405 |
22.343 |
70 - 50 |
0,39 |
5 - 50 |
0,14 |
MB-01 |
3/4 x 1/2 |
28 |
Özellikleri
Plakalar ve bağlantıları AISI 316 normunda paslanmaz çelikten üretilmiştir. 1.4401 bakırla vakum kaynağı yapılmıştır efektif ısı transferi için gereken türbülanslı akış sağlayan özel dizaynlı plakalar, yüksek seviyede mekanik dayanıma sahiptir.Kirlilik Katı partikül sayısı litrede 10 mg'dan az olmalıdır.
Sıcaklık Aralığı
-196ºC = +200ºCÖlçüler
| Yükseklik | Genişlik | Rekorlar Arası Genişlik | A | L |
| 186 mm | 72 mm | 154 mm | 71 mm | 25 mm |
