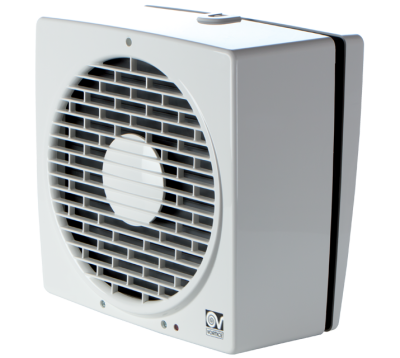

Vortice V300/12 Vario Fan Çift Yönlü Beş Kademeli Aksiyal Fan 1650 m³ 1215 RPM - 1

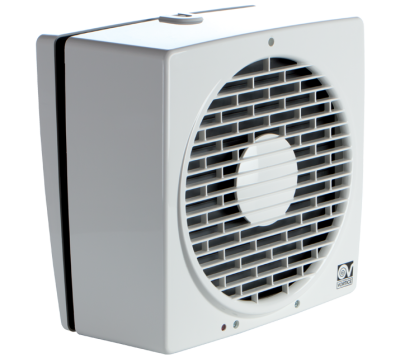

Vortice V300/12 Vario Fan Çift Yönlü Beş Kademeli Aksiyal Fan 1650 m³ 1215 RPM - 2

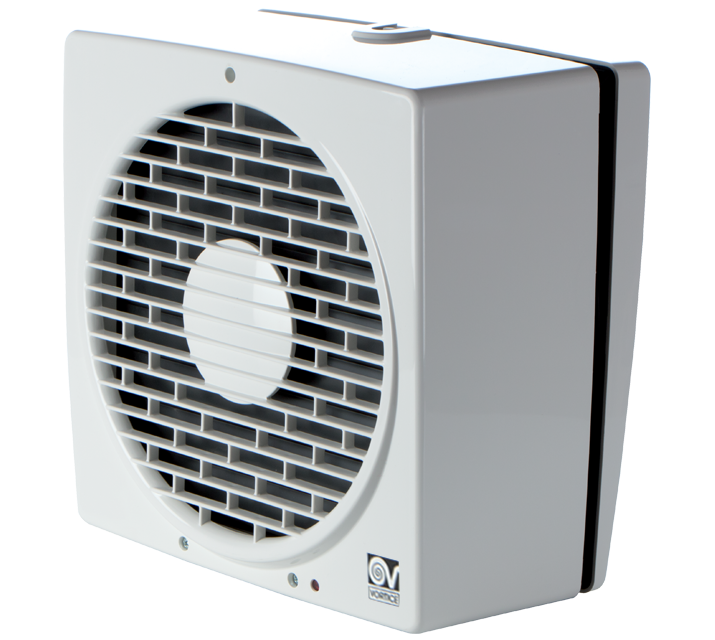

Vortice V300/12 Vario Fan Çift Yönlü Beş Kademeli Aksiyal Fan 1650 m³ 1215 RPM - 3

Vortice V300/12 Vario Fan Çift Yönlü Beş Kademeli Aksiyal Fan 1650 m³ 1215 RPM

Name: Vortice V300/12 Vario Fan Çift Yönlü Beş Kademeli Aksiyal Fan 1650 m³ 1215 RPM
Brand: Vortice
SKU: T10093
Price: 26432.85 TRY
Availability: InStock

Vortice

Ürün Kodu : V30012

33.041,10 TL

26.432,85 TL

%20 İndirim

Havale Fiyatı : 25.639,87 TL %3 İndirim

Daha Fazla Vortice

Daha Fazla Banyo ve Tuvalet Aspiratörleri

Adet

Beğen

Listeye Ekle Tavsiye Et Yorum Yap Fiyat Alarmı

Hız Anahtarı ( CR5N ) bulunmaktadır.

Ürün Tipi	V	AC/DC	~	Hz	W	A	m³/h
V 300/12 AR LL S	230	AC	1	50	75	0,41	1650

UV dayanımlı ve şok korumalı beyaz ABS plastik kasa.
Termal aşırı yük korumalı fan motoru.
Vidalı tip kanat profilli termoplastik pervane.
Çift yönlü hava tedarik imkanı.
Duvar ve cama montaja uygun.
IMQ güvenlik ve performans sertifikaları.

Vortice V300/12 Vario Fan Çift Yönlü Beş Kademeli Aksiyal Fan

MODEL	A	B	C	D	E min/max
VORTİCE 300/12	390	393	31	147	2/38

Aksiyal Fan Nedir?

Aksiyel fan, içinden bıçakların döndüğü şafta paralel olarakhavanın aksiyel bir yönde akmasına neden olan bir fan türüdür. Giriş ve çıkıştaakış aksiyeldir. Bir eksen etrafında dönen pervaneler havayı bu eksene paralelolarak çeker ve havayı aynı yönde dışarıya iter. Fan, bir basınç farkı oluşturarak, fan boyunca bir akışaneden olacak şekilde kuvvet üretmek üzere tasarlanmıştır. Aksiyal fanlar, yüksek akış hızına sahip havaakımı oluşturur, bu da büyük miktarda hava akımı yaratır. Ancak, oluşturduklarıhava akımları düşük basınçtadır.

Aksiyel Fan Seçiminde Dikkat Edilmesi Gerekenler

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;

İhtiyaç Duyulan Hava Debisi
Basınç Kayıpları
Kabul edilebilir ses seviyesi
Elektriksel güç bağlantı tipi

Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.

ORTAM	HAVA DEĞİŞİM KATSAYISI
Derslikler	5-7
Kütüphaneler	4-5
Ev tipi mutfaklar	15-25
Banyolar	5-7
Ev tipi wc’ler	4-5
Genel wc’ler	8-15
Toplantı salonları	6-8
Ofisler	4-8
Giysi değişim odaları	6-8

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.

Normal Aktivite (Sigarasız)	29 m3 / saat
Normal Altivite (Sigaralı)	58 m3 / saat
Hafif Aktivite	45 m3 / saat
Ağır Aktivite	60 m3 / saat

Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.

Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )

Veya

Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi

Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

Fan seçimide bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
