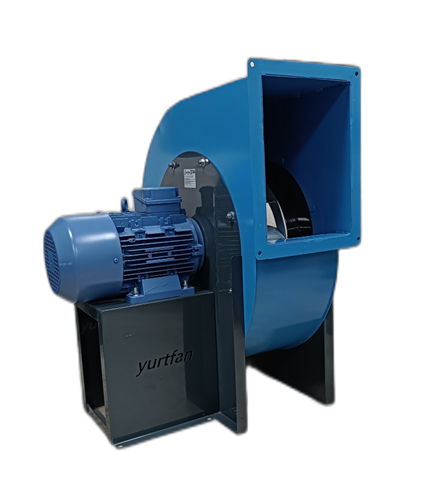

Yurtfan AB-20HP ALÇAK BASINÇLI SALYANGOZ FAN 27500 m³h 200 mmSS - 1

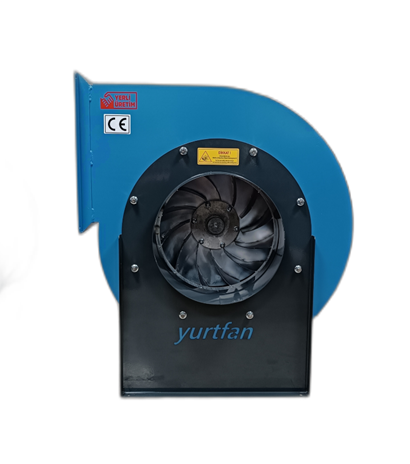

Yurtfan AB-20HP ALÇAK BASINÇLI SALYANGOZ FAN 27500 m³h 200 mmSS - 2

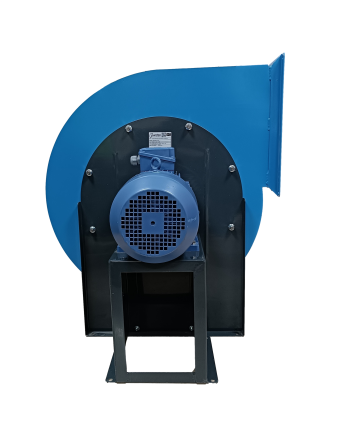

Yurtfan AB-20HP ALÇAK BASINÇLI SALYANGOZ FAN 27500 m³h 200 mmSS - 3

Yurtfan AB-20HP ALÇAK BASINÇLI SALYANGOZ FAN 27500 m³h 200 mmSS

Name: Yurtfan AB-20HP ALÇAK BASINÇLI SALYANGOZ FAN 27500 m³h 200 mmSS
Brand: Yurtfan
SKU: T9973
Price: 68775.36 TRY
Availability: OutOfStock

Yurtfan

Ürün Kodu : AB0200HP

70.902,48 TL

68.775,36 TL

%3 İndirim

Havale Fiyatı : 66.712,10 TL %3 İndirim

Daha Fazla Yurtfan

Daha Fazla Alçak Basınçlı Salyangoz Fan

Tükendi

Gelince Haber Ver

Listeye Ekle Tavsiye Et Yorum Yap Fiyat Alarmı

MODEL	GERİLİM (V)	HP	kW	HIZ RPM	DEBİ (m³/h)	BASINÇ mmSS
AB-20HP	380-400	20	15	1500	27500	200

MTTA AB-20HP ALÇAK BASINÇLI SALYANGOZ FAN

MODEL	A	B	C	D	E	H1	H2	L1	L2
AB-20HP	975	1058	630	350	914	540	350	570	380

Salyangoz Fan Nedir?

Havanın fan çarkını, emiş ağzına göre 90° açı yaparak kanatlara teğet olarak terk ettiği fanlardır.

Salyangoz fanların avantajları aşağıdaki gibidir:

Geniş bir uygulama aralığı
Yüksek sıcaklık, korozif ve aşındırıcı ortam uygulamaları
Direkt tahrikli aksiyal fanlara göre, motora daha kolay ulaşım
Özellikle değişken akış direncine sahip yerlerde, daha verimli ve daha sessiz çalışma olanakları
Yüksek bir yapısal kararlılık
Çok yüksek basınç ve debiler

Salyangoz tip fanlarda basınç farkı oluşturularak meydana gelen havanın hareketi eksenel yönde olmayıp santrifuj (merkezkaç) kuvveti doğrultusundadır.Sağladıkları debi ve basınç aralıkları, sınıflandırmada konusunda belirleyicidir.

Alçak Basınçlı Salyangoz Fan Nedir? Nerelerde Kullanılır?

Alçak basınçlı fanlar mevcut havanın sirkülasyonu için kullanılır. MTTA alçak basınçlı salyangoz fanların 2000m³/h ilr 42000m³/h hava debisi aralığı varı

Küçük partekül, ince toz yada talaşın tahliyesinde,
Boyahanelerin ve kimyasal kullanılan alanların havalandırılmasında
Endüstriyel mutfaklarda kullanılır. Kare kasa sistemi sayesinde kasa istenen atış pozisyonuna rahatlıkla çevrilebilir. En ekonomik havalandırma çözümlerinden biridir.

Alçak Basınçlı Radyal Fan Seçerken Dikkat Edilmesi Gerekenler

MTTA alçak basınçlı salyangoz fanların 2000m³/h ilr 42000m³/h hava debisi aralığı vardır.

Belirli bir hava dağıtım sisteminde fan seçimi yapılması için;

Sistemin tamamen tasarlanmış olması, tüm elemanlarının ve boyutlarının belirlenmiş olması gereklidir.
Hava miktarı (debisi) değerleri tespit edilmelidir.
Kanal, menfez, panjur, damper, hava yıkayıcısı, filtre, ısıtıcı ve soğutucu serpantin gibi kısımlardaki basınç kayıpları toplanarak statik basınç tayin edilmelidir.

Fan Seçiminde Dikkat Edilmesi Gerekenler;

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;

İhtiyaç Duyulan Hava Debisi
Basınç Kayıpları
Kabul edilebilir ses seviyesi
Elektriksel güç bağlantı tipi

Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.

Ortam	Hava Değişim Kat Sayısı
Oditoryumlar	6-8
Boya Fırınları	25-50
Para Kasası Odaları	3-6
Sinema ve Tiyatrolar	5-8
Ticari Mutfaklar	15-30
Dökümhaneler	8-15
Jimnastik Salonları	4-6
Çamaşırhaneler	10-20
Kapalı Havuzlar	3-4
Restoranlar	8-12
Konferans Odaları	6-8
Bekleme Odaları	Fotokopi Odaları
Fotokopi Odaları	10-15
Makina Odaları	10-40
Dükkânlar	4-8
Kuru Temizleme	5-15
Genel Malat Sahaları	4-8
Hastaneler	8-12
Laboratuvarlar	8-15
Normal Aktivite(sigarasız)	29 m³/saat
Normal aktivite(sigaralı)	58 m³/saat
Hafif Aktivite	45 m³/saat
Ağır Aktivite(endüstriyel çalışma alanları)	60 m³/saat

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.

Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.

Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )
Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi

Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.

Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;

Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

Fan seçimide bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
